マイクロ3Dプリンタ

Table of Contents

Fraxinusシリーズはアクリルフレームを用いた、コンパクトで出先でのデモや機能紹介に好適なCoreXY構造のマイクロ3Dプリンタです。コミュニティ由来の派生機はコミュニティも参照してください。

現在9種類(000w4, 00, 00w, 00w2, 00w3, 00w3 (mold), 00w4, 0w, 0w3)あります。

そのほかにもコミュニティメンバーが設計製作したプリンタもあります。

モデル本体サイズ (mm)造形サイズ電源特徴
000w495×117×9550mm角USB-PD / モバイルバッテリー(外部)シリーズ最小、タッチスクリーン搭載
00160×157×19470mm角USB-PD / モバイルバッテリー(内蔵可)初代モデル
00w153×152×17670mm角USB-PD / モバイルバッテリー(内蔵可)バッテリー内蔵で完全自立動作可
00w2147×152×16266mm角USB-PD / モバイルバッテリー(外部)タッチスクリーン搭載、小型化
00w3147×160×14766mm角USB-PD / モバイルバッテリー(外部)高さをさらに短縮、ガントリー再設計
00w3 (mold)147×160×14766mm角USB-PD / モバイルバッテリー(外部)00w3の3Dプリントバージョン
00w4125×137×12580mm角USB-PD / モバイルバッテリー(外部)00系最大の造形サイズ、タッチスクリーン搭載
0w203×215×203120mm角USB-PD / モバイルバッテリー(内蔵可)造形サイズ拡大モデル
0w3197×215×198116mm角USB-PD / モバイルバッテリー(外部)00w3派生の造形サイズ拡大モデル

Fraxinusマイクロ3Dプリンタ系列のサイズ比較図。左からFraxinus 00tw(本体163x183x235mm、印刷□70mm)、Fermion(105x104x108mm、□25mm)、Fraxinus 000w4(95x117x95mm、□50mm)、Fraxinus 00w4(125x137x125mm、□80mm)、Fraxinus 00w3(147x160x147mm、□66mm)、Fraxinus 0w3(197x215x198mm、□116mm)を正面から並べている

3Dモデルのライセンスについて
下記のライセンスのモデルを含みます。

Fraxinus000w4

50mm四方の印刷サイズを持ちUSB-PD電源で動作可能な、コンパクトで出先での紹介に好適なCoreXY構造の3Dプリンターです。本体サイズは95×117×95mm(突起部除く)で、シリーズ最小のモデルです。外部のモバイルバッテリーでも動作し、前面にタッチスクリーンを搭載しています。(Xでの紹介ポスト)

Fraxinus000w4を斜め後方から見たレンダリング画像。印刷サイズ50x50x50mm、本体サイズ95x117x95mmの仕様テキスト付き

Fraxinus000w4を正面から見たレンダリング画像。前面にタッチスクリーンを搭載

Fraxinus000w4の実機を横から撮影した写真。隣のフィラメントスプールより小さい

Fraxinus000w4の実機を正面から撮影した写真。タッチスクリーンが点灯し、左にフィラメントスプールがある

Fraxinus00

シリーズの原型となるモデルです。70mm角の造形サイズを持ち、USB-PD電源やモバイルバッテリーで駆動できます。

Fraxinus00の外観レンダリング画像

Fraxinus00の実機写真 1

Fraxinus00の実機写真 2

Fraxinus00w

モバイルバッテリーを本体内部に収納でき、電源ケーブルなしで完全に自立動作できるモデルです。そのぶん本体はやや大きくなりますが、造形サイズは00と同じ70mm角を維持しています。

Fraxinus00wの外観画像

Fraxinus00wの実機写真

Fraxinus00w2

内蔵バッテリーを廃止し、外部USB-PD電源に一本化することで本体をさらに小型化しました。タッチスクリーンを搭載し操作性が向上しています。造形サイズは66mm角とわずかに小さくなっています。

Fraxinus00w2の外観画像

Fraxinus00w2の実機写真

Fraxinus00w2の比較画像

Fraxinus00w3

00w2と同じ66mm角の造形サイズを維持しつつ、本体高さをさらに短縮(162mm→147mm)しました。ガントリー構造を再設計し、よりコンパクトな筐体を実現しています。

Fraxinus00w3の外観画像 1

Fraxinus00w3の外観画像 2

Fraxinus00w3の実機写真

Fraxinus00w3 (mold)

00w2と同じ66mm角の造形サイズを維持しつつ、本体高さをさらに短縮(162mm→147mm)しました。ガントリー構造を再設計し、よりコンパクトな筐体を実現しています。00w3の3Dプリントバージョンです。

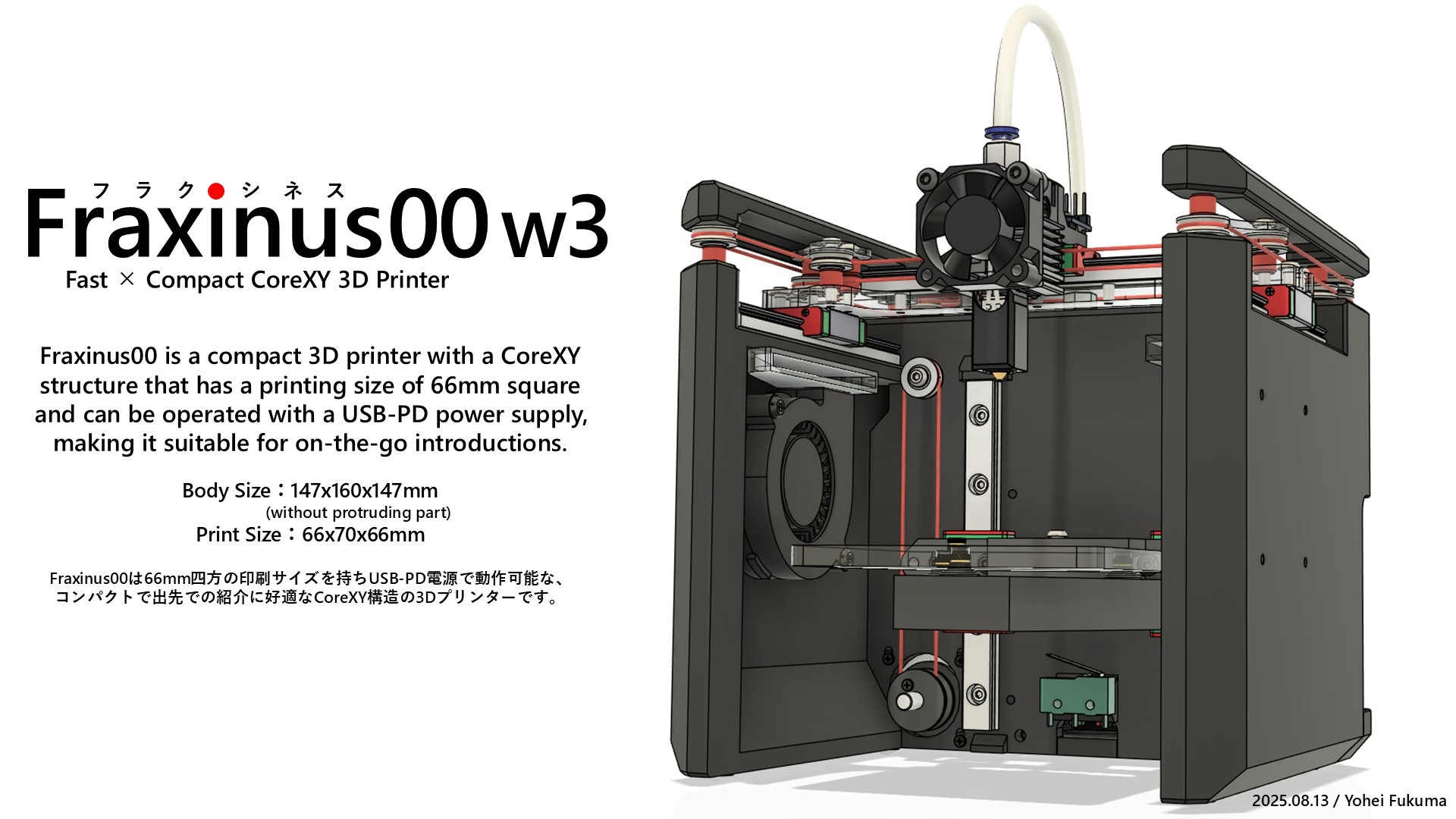

Fraxinus00w3-moldの外観画像 1

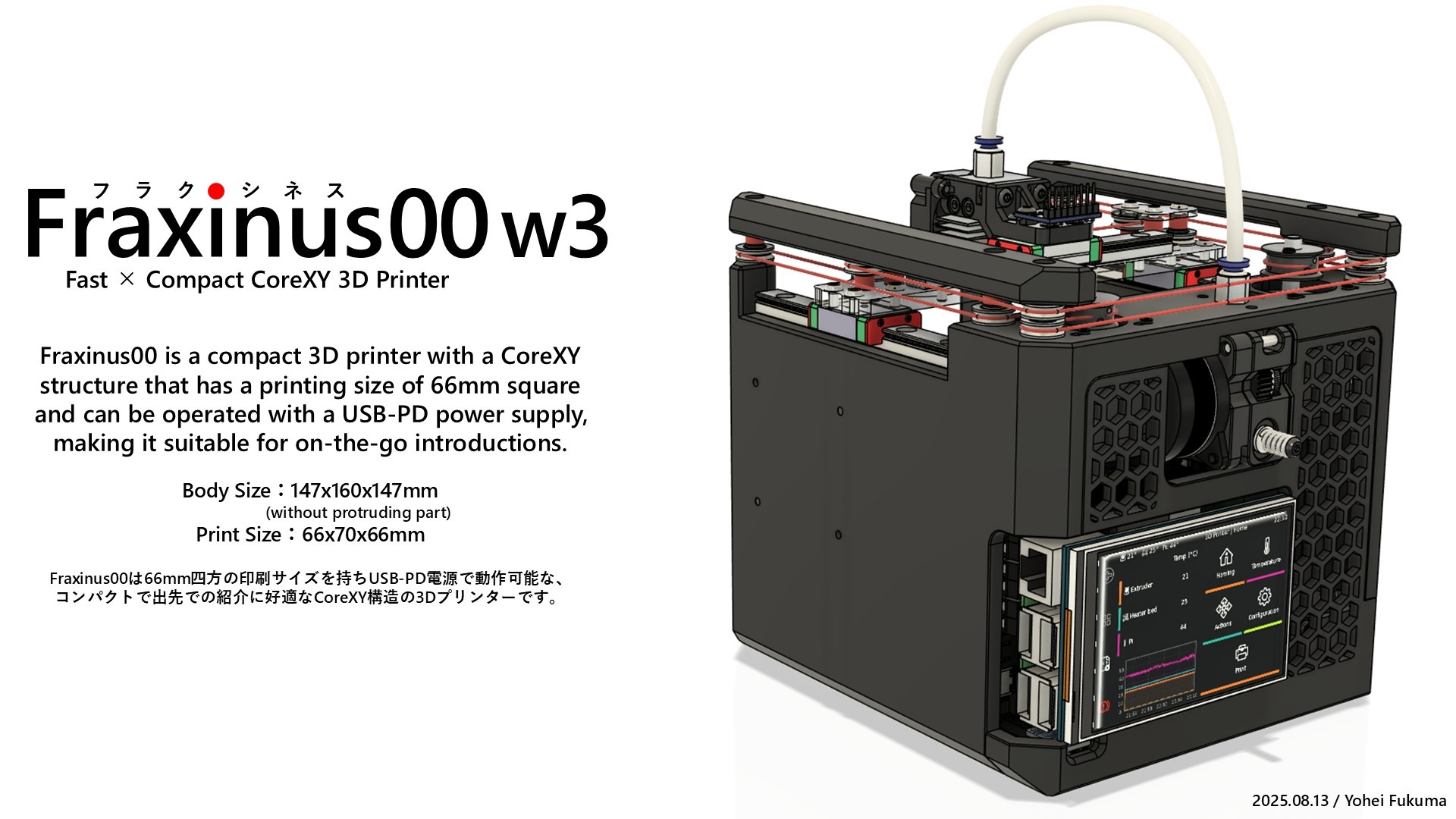

Fraxinus00w3-moldの外観画像 2

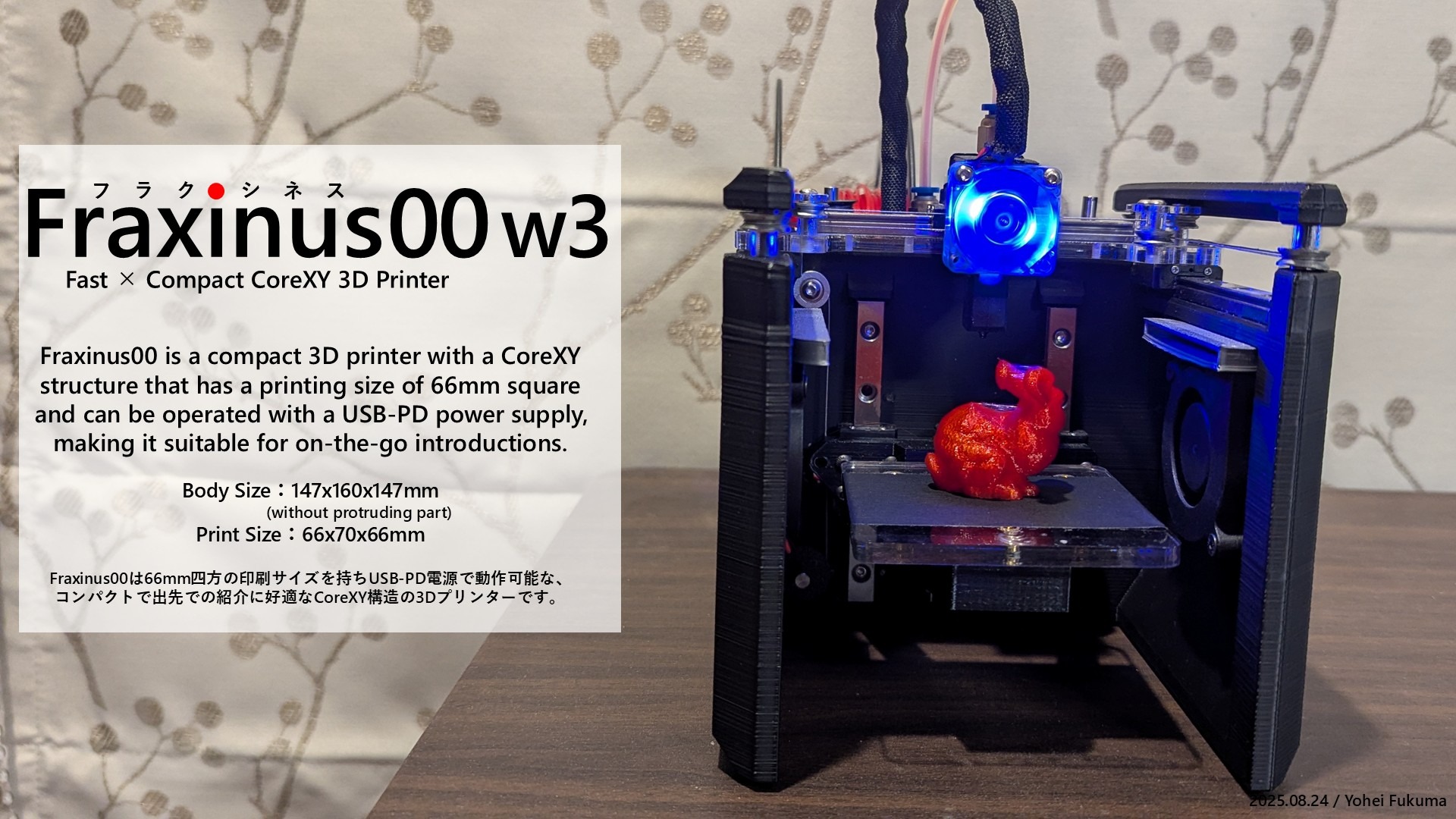

Fraxinus00w3-moldの実機写真

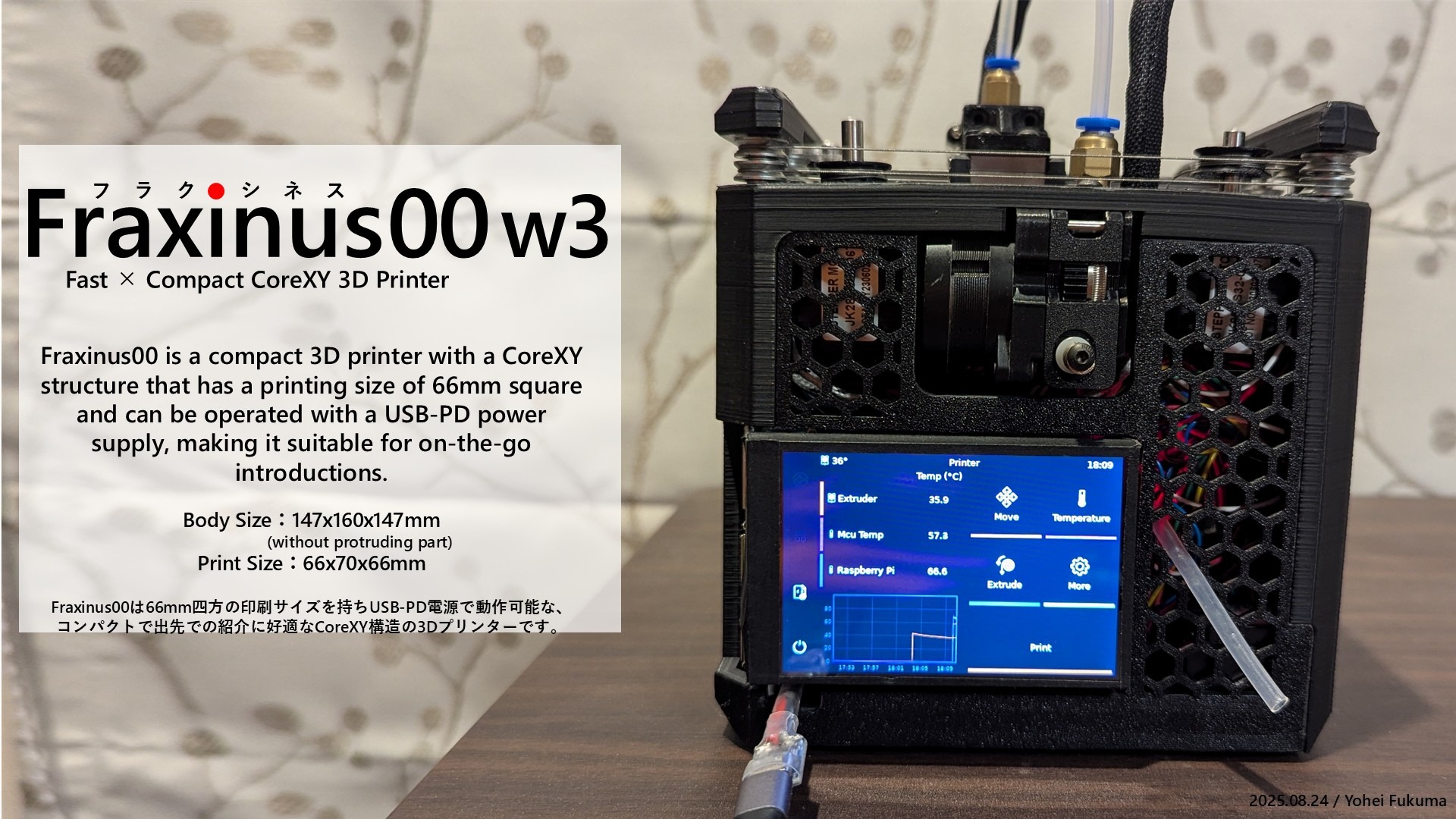

Fraxinus00w3-moldの実機写真

Fraxinus00w4

80mm四方の印刷サイズを持ちUSB-PD電源で動作可能な、コンパクトで出先での紹介に好適なCoreXY構造の3Dプリンターです。本体サイズは125×137×125mm(突起部除く)で、00系では最大の造形サイズです。外部のモバイルバッテリーでも動作し、前面にタッチスクリーンを搭載しています。

Fraxinus00w4を斜め後方から見たレンダリング画像。印刷サイズ80x80x80mm、本体サイズ125x137x125mmの仕様テキスト付き

Fraxinus00w4を正面から見たレンダリング画像。前面にタッチスクリーンを搭載

Fraxinus0w

120mm角の造形サイズを持つ、シリーズ最大のマイクロプリンタです。VORON v0.2と同等の造形エリアを、ひと回り小さな本体に収めています。

Fraxinus0w rev1の外観画像

Fraxinus0w rev2の外観画像

Fraxinus0w3

00w3の派生で116mm角の造形サイズを持つ、シリーズ最大級のマイクロプリンタです。VORON v0.2とほぼ同等の造形エリアを、ひと回り小さな本体に収めています。

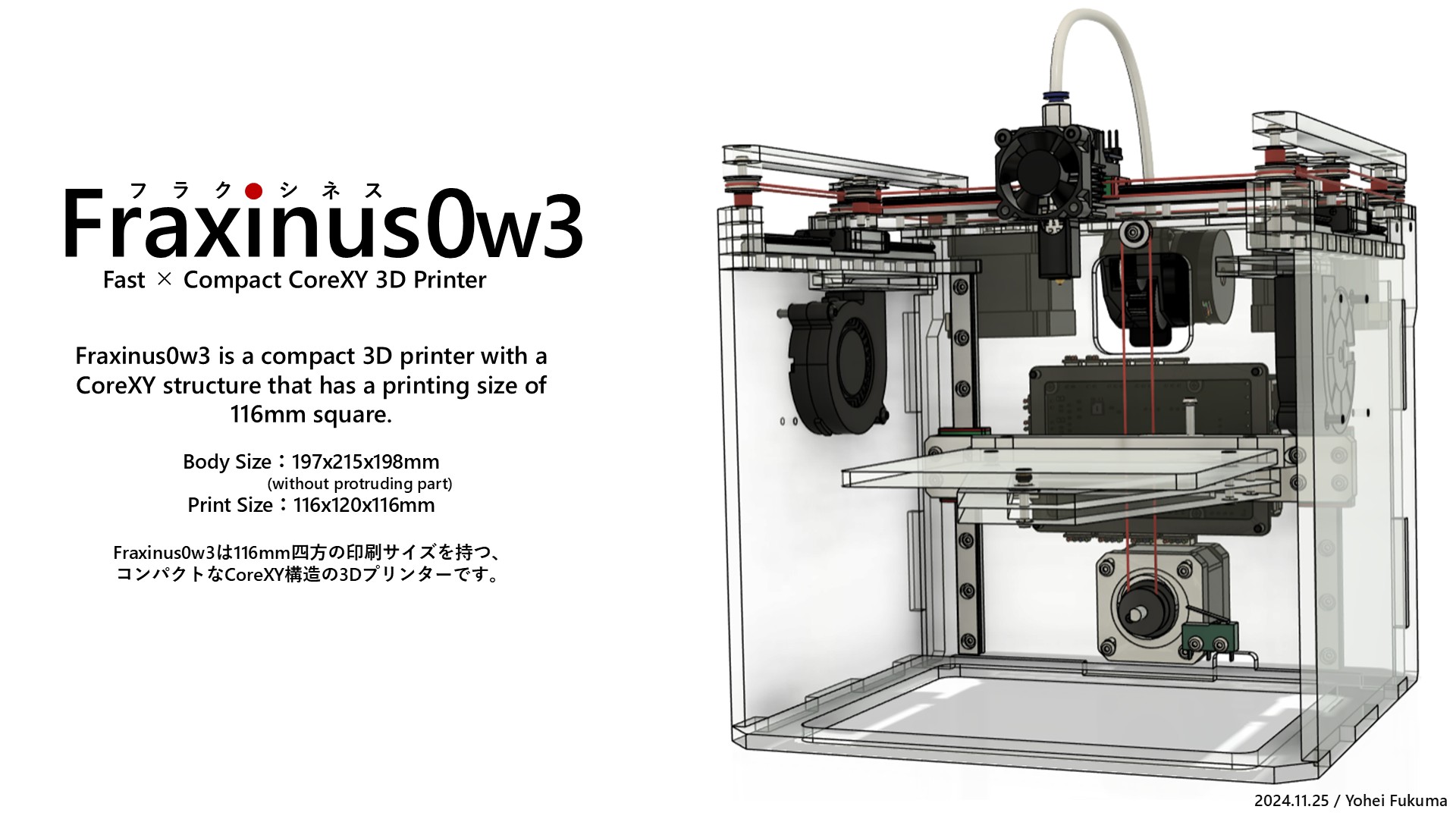

Fraxinus0w3の外観画像

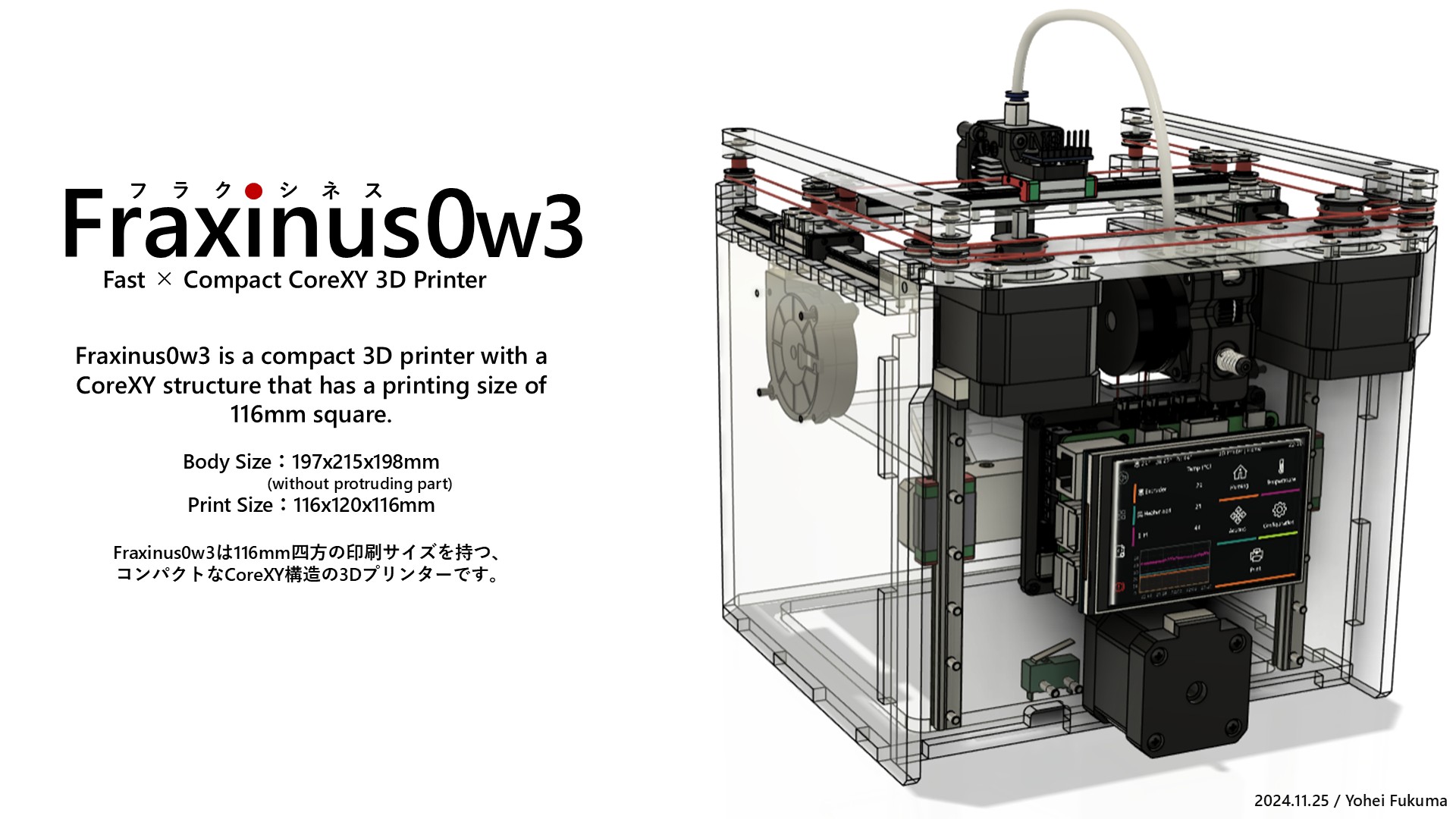

Fraxinus0w3の外観画像

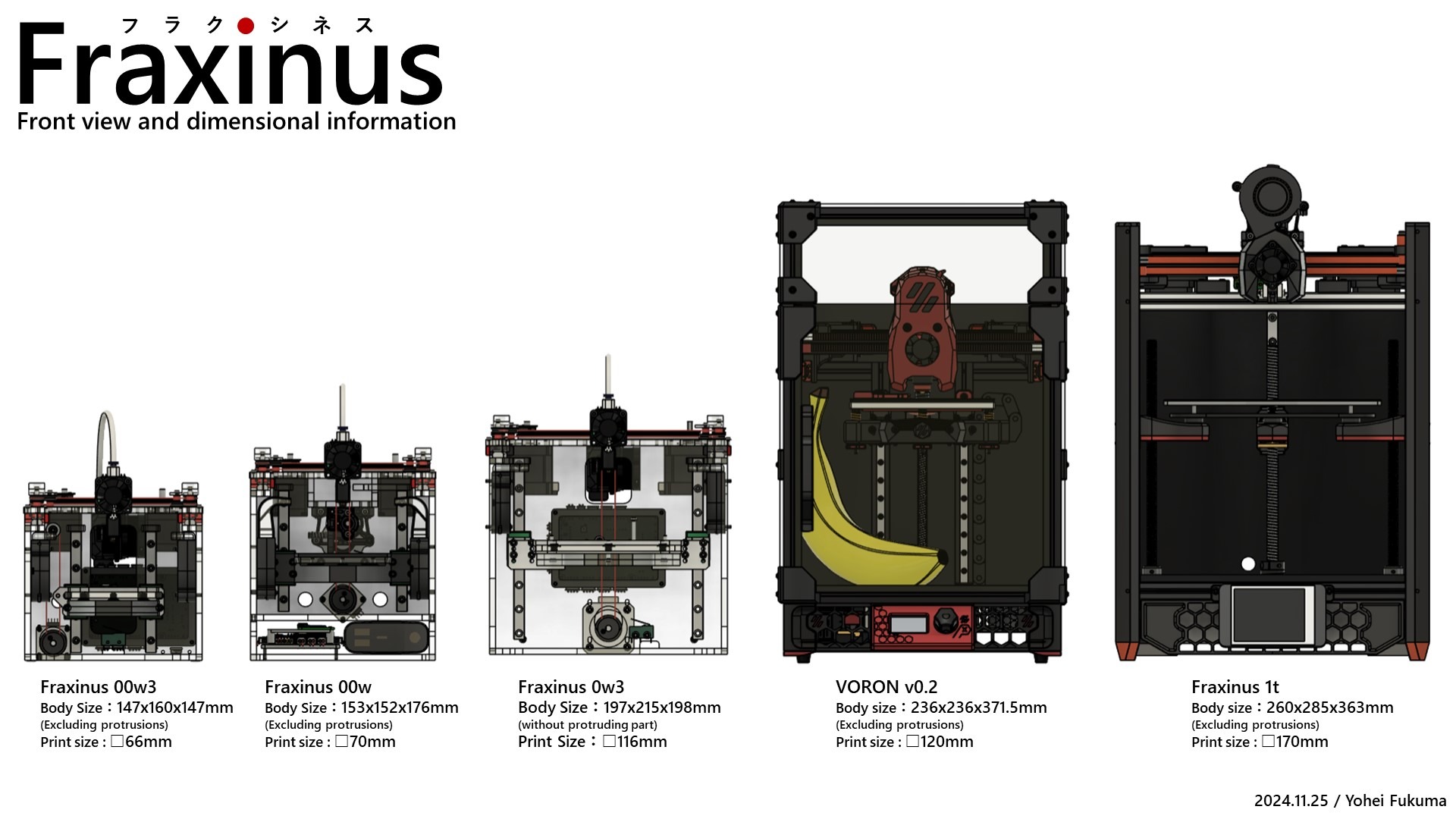

Fraxinus0w3の比較画像

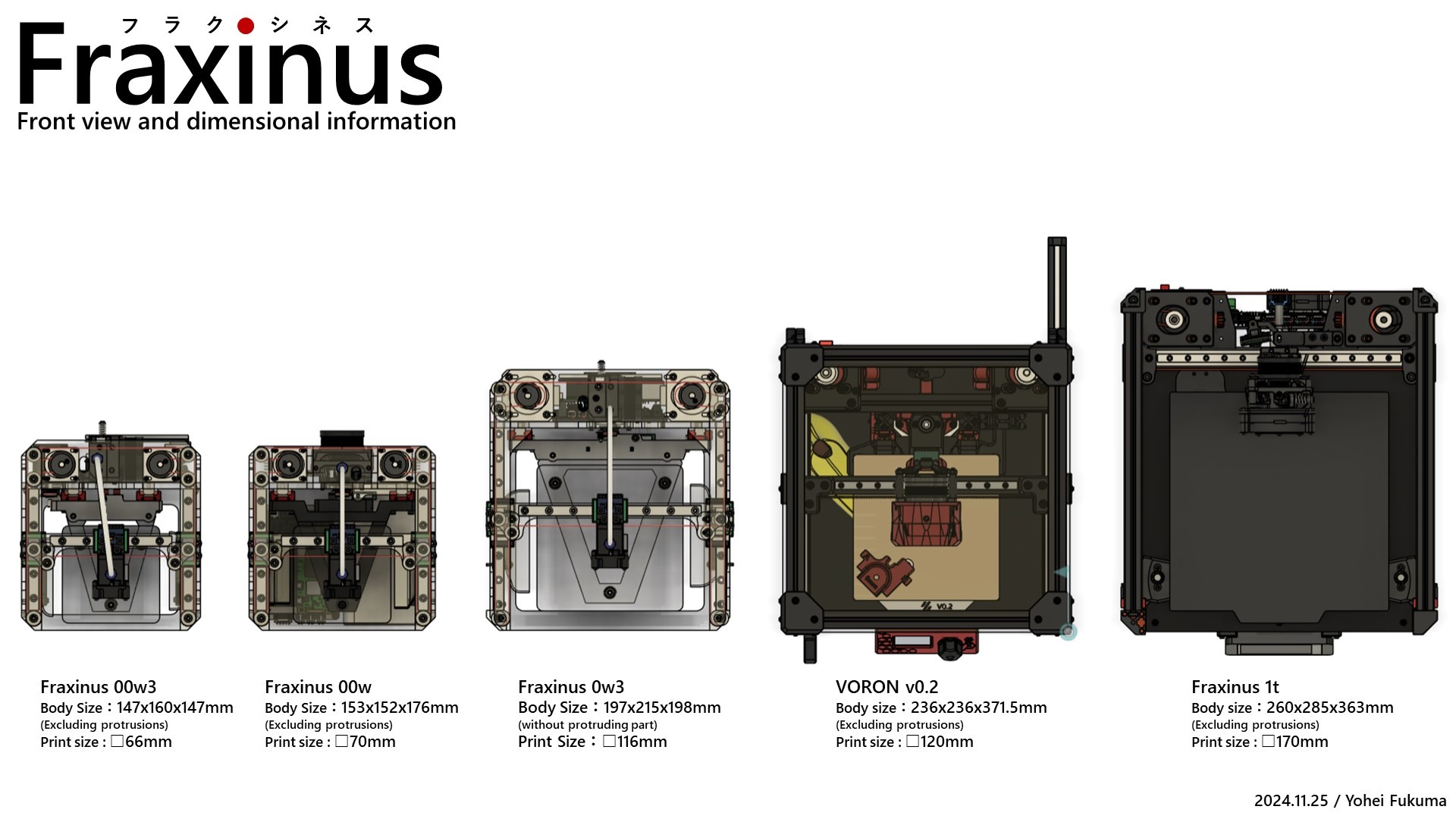

Fraxinus0w3の比較画像
